Interface por interface
Documentação: Interface By Interface.
O que é o gráfico de Interface por Interface?
Este gráfico mostra por quais interfaces o tráfego entrou e por quais ele saiu. No sentido de entrada/download (IN), ele demonstra por quais interfaces o tráfego saiu; no sentido de saída/upload (OUT), por quais interfaces o tráfego entrou.
Principais utilizações deste gráfico
Você pode usar esta informação para identificar vazamento entre os seus links. Por exemplo: o trânsito IP entra pela interface 1 e o gráfico mostra que o tráfego saiu pela interface 2, que é o trânsito IP 2.
Também é possível contabilizar o tráfego de um cliente ou de uma rede, olhando o OUT/upload do cliente e verificando por quais interfaces o tráfego entrou, o que permite uma contabilização correta.
Essas são algumas das aplicações do gráfico de Interface por Interface.
Como acessar este gráfico

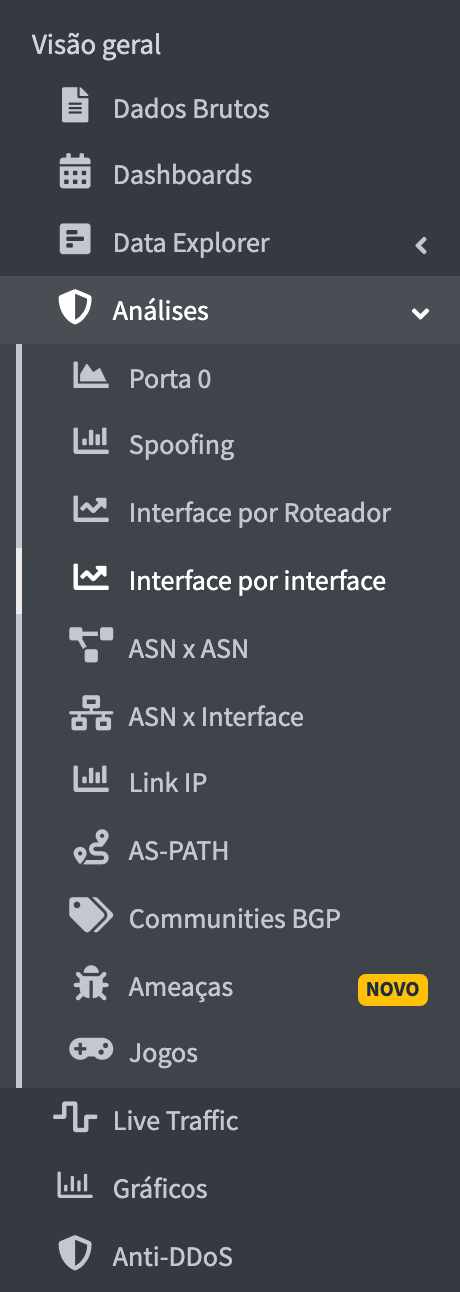

Acesse pelo menu -> Análises -> Interface por interface

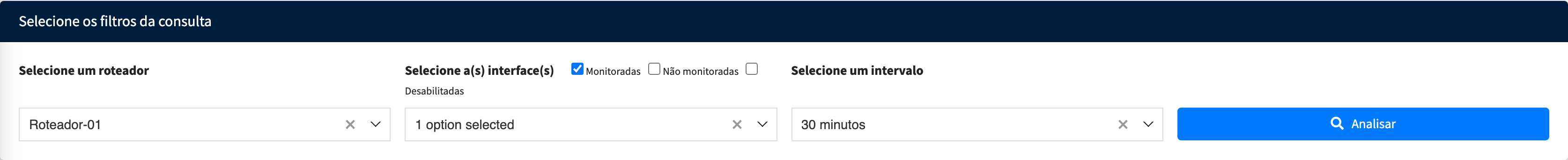

Antes de gerar o gráfico, defina os filtros da consulta: o roteador, as interfaces que quer analisar — com a opção de incluir monitoradas, não monitoradas e desabilitadas — e o intervalo de tempo. Depois clique em Analisar:

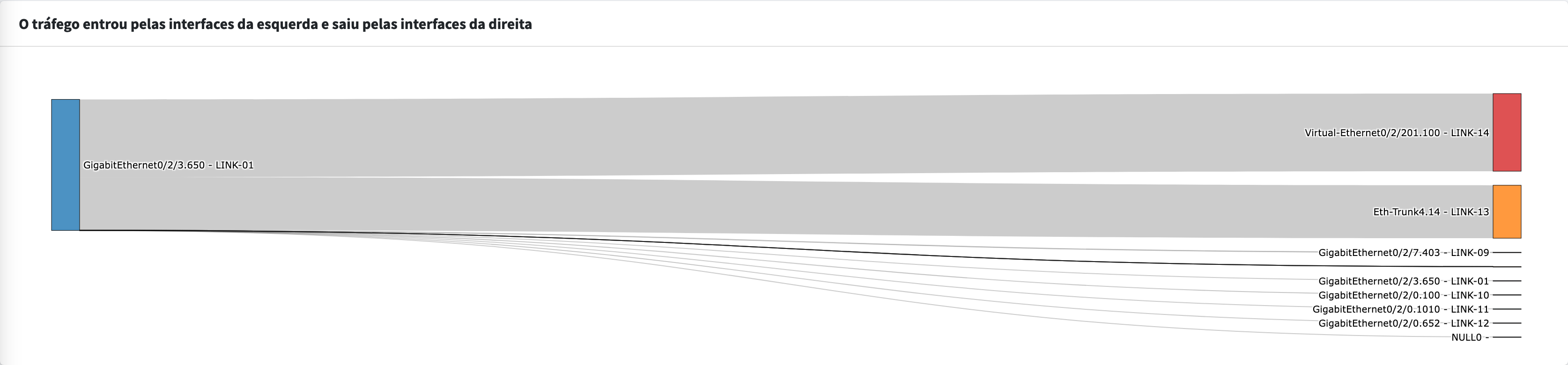

O resultado é um diagrama de fluxo: as interfaces por onde o tráfego entrou ficam à esquerda, as interfaces por onde ele saiu ficam à direita, e a espessura de cada faixa é proporcional ao volume de tráfego entre elas.
